「丸物の裏表加工｜平行確保にブロックゲージを使った実例」

鉄砲の玉のような部品加工｜ブロックゲージで裏表の平行を確保する工夫

今回は、鉄砲の玉のような形状の部品を加工しました。
ご依頼主は、いつもお世話になっている旋盤屋さん。

加工内容は、裏表の両面削り。しかも全体の厚みに公差が入っているという、見た目以上に精度が求められる部品です。

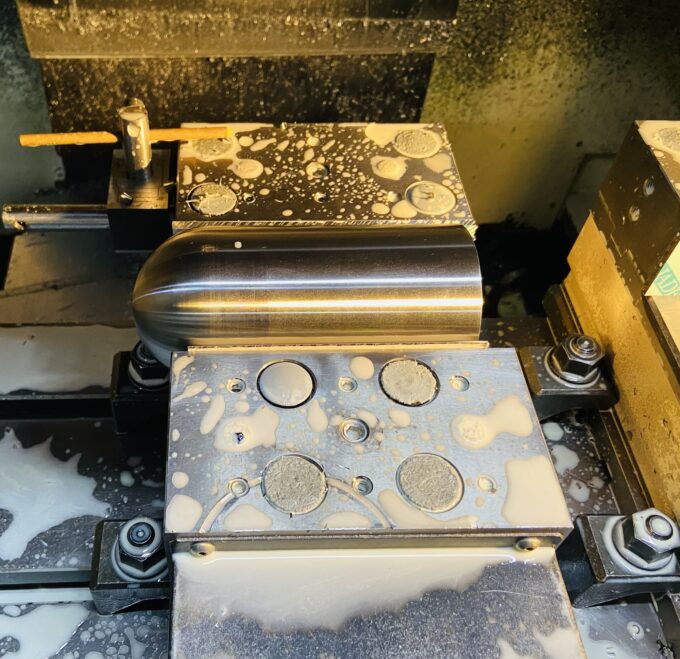

まずは表面を15mm加工。
問題は裏面の加工で、どうやって裏表の平行を出すかが課題でした。

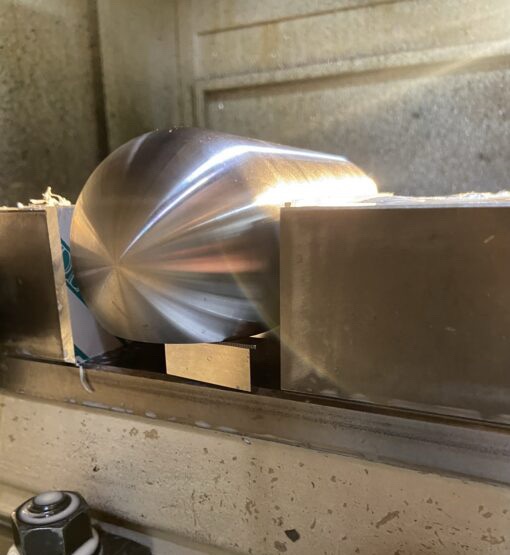

そこで使ったのが、こちらの写真にあるブロックゲージでの固定方法👇

削った表面分と同じ厚みのブロックゲージを用意して、その上にワークを設置。
これが驚くほどピッタリ！しっかり平行が出て、ブレもなし。写真でもその様子がよく分かりますね。

ワークが丸く、さらに傾斜がついているため、側面でのクランプでは接触点が限られてしまいます。
ですが、ゲージ上での支えと横方向からの押さえによって、精度と安定感を両立できました。打痕が付かないように、バイスにはアルミの板を噛ませています。

最終形状はちょっとお見せできませんが、仕上がりも問題なし、寸法もバッチリ！

こういうちょっとした工夫がうまくいくと、
「やっぱり段取りって大事だな～」と改めて感じます。

親父と息子たった二人の町工場の息子より。
