φ0.2mmザグリ加工｜タチバナ製作所が日進工具フラットドリルで解決

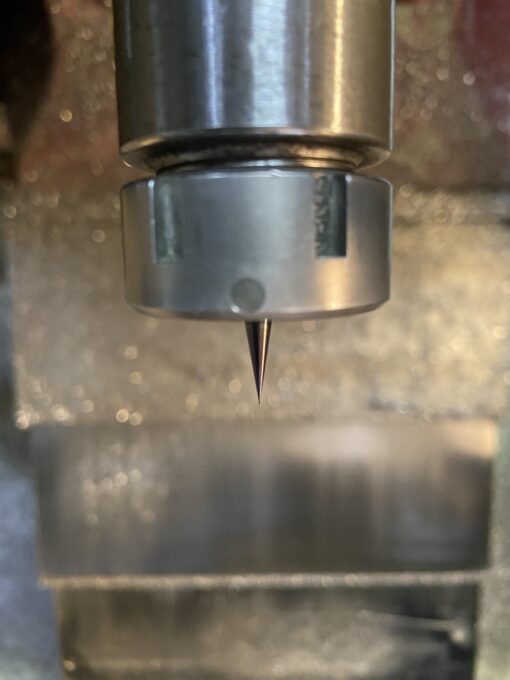

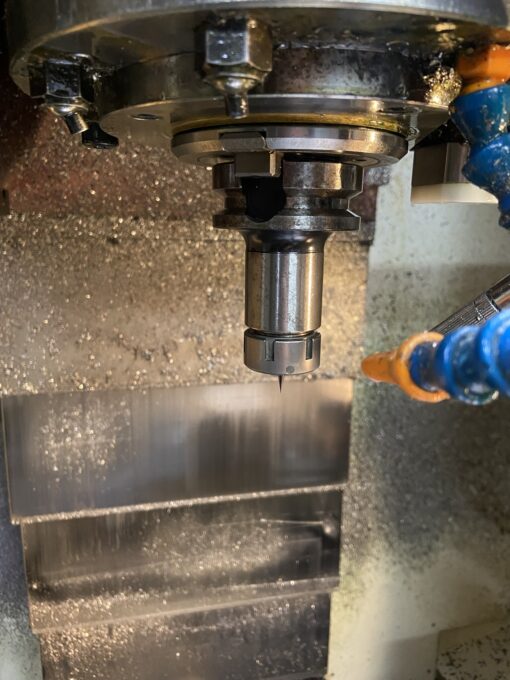

今日はφ0.2mm×深さ0.2mmの底面フラットザグリ加工に挑みました。小径すぎてエンドミルで回すのは不可能、日進工具さんの超硬フラットドリルを使用。マシニングセンタは6,000rpmで限界だけど、「お金で時間を買う」作戦でGO！

---

φ0.2mmザグリ加工のポイント【金属加工】

• 工具選定の課題
  • エンドミル → 刃経が大きすぎ
  • 通常ドリル → 底面にテーパー
  • ドリル+エンドミル→浅すぎてNG
• 当社機械スペック
  • 最高回転数6,000rpm（理想は20,000rpm以上）
• 素材特性
  • 純鉄：粘り・柔らかさで穴径拡大が懸念

日進工具フラットドリルのメリット【フラットドリル】

1. 底面フラット仕上げ
2. 切れ味が良いので穴径拡大の防止
3. ドリル折れリスク低減

加工条件＆結果レポート【精密部品製作】

• 素材：純鉄
• 回転数×切込み：6,000rpm × 0.2mm
• 仕上がり：全数成功！
  • ※肉眼測定が難しく、最終チェックはお客様へお願いしました。

---

親父と息子たった二人の町工場の息子より。
